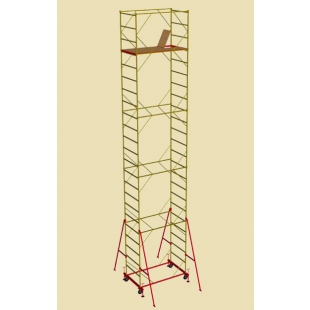

Вышка-тура 1х2м (помост передвижной):
Технические характеристики:
Максимальная высота вышки, м — 21;
Максимальная высота рабочей площадки, м — 19,9;
Нормативная поверхностная нагрузка на рабочий настил при высоте до 13,1 м, кг — 400;
Нормативная поверхностная нагрузка на рабочий настил при высоте свыше 13,1 м, кг — 200;
Сталь, окрашенный квадратный профиль, мм — 30х30.
Передвижная вышка-тура представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами, имеющими пять ступеней. Параллельные рамы соединяются между собой стяжками со втулками, следующие параллельные рамы устанавливаются во втулки стяжек на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой через стяжки диагональными связями, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки-туры устанавливаются на штыри основания и соединяются с основанием диагональными связями.
Вышка-тура 2х2м (помост передвижной):
Технические характеристики:
Максимальная высота вышки, м — 21;
Максимальная высота рабочей площадки, м — 19,9;
Нормативная поверхностная нагрузка на рабочий настил при высоте до 13,1 м, кг — 400;
Нормативная поверхностная нагрузка на рабочий настил при высоте свыше 13,1 м, кг — 200;
Сталь, окрашенный квадратный профиль, мм — 30х30.
Передвижная вышка-тура представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами, имеющими пять ступеней. Параллельные рамы соединяются между собой стяжками со втулками, следующие параллельные рамы устанавливаются во втулки стяжек на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой через стяжки диагональными связями, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки-туры устанавливаются на штыри основания и соединяются с основанием диагональными связями.
