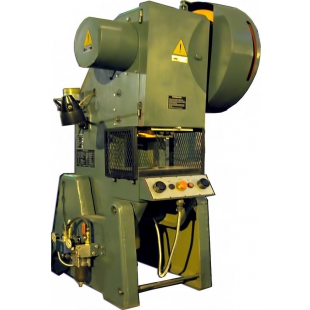

Технические характеристики кривошипного пресса КД2124
Характеристика КД2124 КД2324К
Номинальное усилие, кН 250 250
Ход ползуна регулируемый, наибольший, мм 80 80
Ход ползуна регулируемый, наименьший, мм 5 5
Частота хода ползуна, непрерывных, нерегулируемых, мин-1 180 180
Частота хода ползуна, одиночных, мин-1 56 56
Размеры стола, слева-направо, мм 500 500
Размеры стола, спереди назад, мм 340 340
Расстояние от оси ползуна до станины, мм 190 190
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм 280 280
Расстояние между стойками станины в свету, мм 250 250
Толщина подштамповой плиты, мм 75 75
Размеры нижней поверхности ползуна, слева-направо, мм 355 355
Размеры нижней поверхности ползуна, спереди-назад, мм 235 235
Давление воздуха в сети пресса, МПа, не менее 0,35 0,35
Давление воздуха в заводской сети, МПа, не менее 0,8 0,8
Расход сжатого воздуха (в режиме одиночный ход), литр/цикл 0,4 0,4
Размеры отверстия в ползуне под хвостовик штампа, диаметр, мм 40Н9 40Н9
Размеры отверстия в ползуне под хвостовик штампа, глубина, мм 60 60
Наибольший ход выталкивателя в ползуне, мм 30 30
Угол наклона станины, град 0 30
Мощность эл.двигателя привода, кВт пр ПВ=40% 3,2 3,2
Технологическая работа, при непрерывных ходах, Дж 210 210
Технологическая работа, при одиночных ходах, Дж 420 420
Габаритные размеры, мм
- слева-направо 1200 1200
- спереди-назад 1220 1385
- высота 2410 2410
Масса КД2124 , кг 2200 2210
