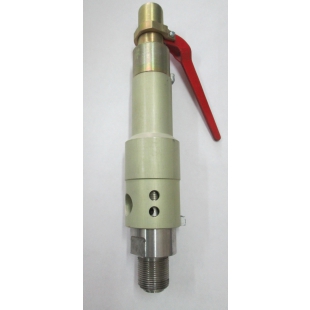

Клапана предохранительные предназначены для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды.
Рабочая среда-Технические газы
Условный проход, мм 15 мм
Установочное (рабочее) давление (Ру), кгс/см2 18…25 кгс/см2
Пропускная способность,
- при Ру=18 кгс/см2 - 1,1 м3/с
- при Ру=20 кгс/см2 - 1,2 м3/с
- при Ру=22 кгс/см2 - 1,3 м3/с
Температура рабочей среды, -50 +50°С
Негерметичность затвора при Р=0,9Ру, не более 15 см3мин
Габаритные размеры, мм 76х328
