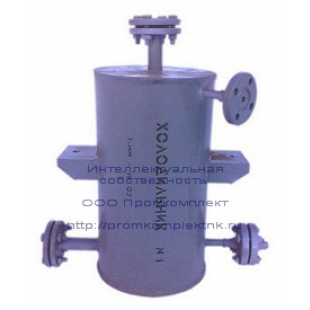

ХОЛОДИЛЬНИК по Т-ММ-19-2002-01-00
Холодильник по Т-ММ-19-2002-01-00, служит для охлаждения сжиженных газов, жидкостей, нефтепродуктов. Холодильник по Т-ММ-19-2002-01-00 устанавливается в узлах отбора проб №1-№8.
В узлах отбора проб применяются следующие аппараты:
Холодильник №1 - чертеж Т-ММ-19-02-01.00
Холодильник №2 - чертеж Т-ММ-19-02-05.00
Холодильник №3 - чертеж Т-ММ-19-02-06.00
Основные технические характеристики:
Среда
Аппарат - вода оборотная
Змеевик - нефтепродукт
Температура
Аппарат - 25 С
Змеевик - до 200 С
Давление:
Аппарат - до 0,6 МПа (6 кгс/см2)
Змеевик - до 6,4 МПа (64 кгс/см2)
