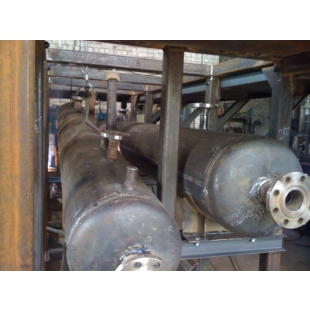

Газовый сепаратор (ГС) – СЦВ-5Г (СЦВ-8Г) предназначен для глубокой очистки добываемого или транспортируемого природного, попутного или товарного газа от нефти, газоконденсата, масла, капельной, мелкодисперсной, аэрозольной влаги и механических примесей, осуществляет тонкую очистку газа, устойчиво работает в пробковом режиме. Сепаратор отличается тем, что рассчитан на очень высокую концентрацию газового потока и незначительную жидкостного потока находящегося в капельном мелкодисперсном состоянии.
Сепаратор применяется на предприятиях нефтяной и газовой промышленности и может быть использован:
на газовых месторождениях для тонкой очистки добываемого газа от газоконденсата, капельной, мелкодисперсной, аэрозольной влаги и механических примесей;
при транспортировке газа для очистки транспортируемого газа от капельной, мелкодисперсной, аэрозольной влаги и механических примесей до и после компрессорных установок перекачки газа;
при использовании для очистки газа на газораспределительных станциях, перед использованием в качестве топлива газо-поршневых, газотурбинных электростанций и теплостанций;
на нефтяных месторождениях для очистки попутного газа от газоконденсата, нефти, капельной мелкодисперсной, аэрозольной влаги и механических примесей на узлах подготовки нефти для дальнейшего использования попутного газа в качестве топлива котельных; для очистки газа перед факельными линиями перед утилизацией газа в целях улавливания безвозвратно теряемого углеводородного сырья и очистки сжигаемого газа в целях обеспечения экологических требований; для очистки попутного газа для целей дальнейшей транспортировки, реализации и использования в качестве топлива.
Сепаратор имеет встроенную накопительную емкость. Накопительная емкость рассчитывается и изготавливается по заявке потребителя в зависимости от объема накапливаемой жидкой фракции и возможностей дренирования накопительной емкости.
Сепаратор подлежит обязательной сертификации и проектируется, изготавливается, налаживается, монтируется, ремонтируется и эксплуатируется в полном соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03). Сепаратор может быть рассчитан и изготовлен практически на любое давление и производительность.
Основные технические характеристики сепараторов СЦВ-5Г (СЦВ-8Г):
Производительность, Q (нм³/сут) – до 10 000 000;
Производительность по жидкой фазе, Q (нм³/мин) – 0,1;
Рабочее давление, МПа (кгс/см²) – до 35,0 (350);
Рабочая среда – газ-нефть, газоконденсат, жидкость, твердые частицы;
Содержание жидкости на выходе из сепаратора – 0,004 г/м³;
Содержание взвешенных частиц на выходе – 0,003 г/м³;
Центробежно вихревой сепаратор СЦВ имеет незначительную потерю напора, которая при необходимости может корректироваться в период расчета параметров сепаратора;
Способ удаления отсепарированной жидкости – в автоматическом режиме;
