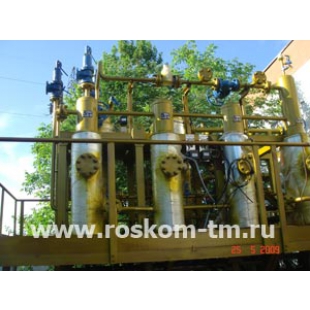

Газовый фильтр сепаратор (ГФС) – СЦВ-5ГФ (СЦВ-8ГФ) предназначен для глубокой очистки добываемого или транспортируемого природного, попутного или товарного газа от нефти, газоконденсата, капельной, мелкодисперсной, аэрозольной влаги и механических примесей, осуществляет тонкую очистку газа. Фильтр сепаратор отличается тем, что рассчитан на высокую концентрацию газового потока с механическими примесями и незначительную жидкостного потока находящегося в капельном состоянии.
Фильтр сепаратор применяется на предприятиях нефтяной и газовой промышленности и может быть использован для улавливания механических примесей:
* на газовых месторождениях для тонкой очистки добываемого газа от механических примесей, газоконденсата, капельной, мелкодисперсной, аэрозольной влаги;
* при транспортировке газа для очистки транспортируемого газа от механических примесей, капельной, мелкодисперсной, аэрозольной влаги до и после компрессорных установок перекачки газа;
* при использовании для очистки газа на газораспределительных станциях, перед использованием в качестве топлива газо-поршневых, газотурбинных электростанций и теплостанций;
* на нефтяных месторождениях для очистки попутного газа от механических примесей, газоконденсата, нефти, капельной мелкодисперсной, аэрозольной влаги на узлах подготовки нефти для дальнейшего использования попутного газа в качестве топлива котельных; для очистки попутного газа для целей дальнейшей транспортировки, реализации и использования в качестве топлива.
Фильтр сепаратор имеет встроенную накопительную емкость. Накопительная емкость рассчитывается и изготавливается по заявке потребителя в зависимости от объема накапливаемой жидкой фракции и возможностей дренирования накопительной емкости.
Фильтр сепаратор подлежит обязательной сертификации и проектируется, изготавливается, налаживается, монтируется, ремонтируется и эксплуатируется в полном соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03). Фильтр сепаратор может быть рассчитан и изготовлен практически на любое давление и производительность.
Основные технические характеристики газовых фильтр сепараторов СЦВ-5ГФ (СЦВ-8ГФ):
* Производительность, Q (нм³/сут) – до 10 000 000;
* Производительность по жидкой фазе, Q (нм³/мин) – 0,1;
* Рабочее давление, МПа (кгс/см²) – до 35,0 (350);
* Рабочая среда – газ-нефть, газоконденсат, жидкость, твердые частицы;
* Содержание жидкости на выходе из сепаратора – 0,004 г/м³;
* Содержание взвешенных частиц на выходе – 0,003 г/м³;
* Способ удаления отсепарированной жидкости – в автоматическом режиме
