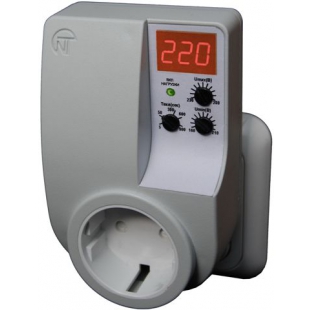

Реле напряжения РН-101М предназначено для отключения однофазной нагрузки мощностью до 3,5 кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (АПВ) после восстановления параметров сети.
В состав РН-101М входят:
•сетевой фильтр, защищающий подключаемую нагрузку от высокочастотных и высоковольтных импульсных помех;
•автомат токовой защиты (15А).
РН-101М индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено) и состояние автомата токовой защиты.
Реле может находиться в следующих состояниях:
1) нормальной работы;
2) аварии по напряжению;
3) аварии по току;
4) выдержки времени АПВ.
