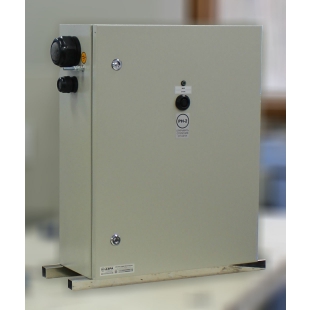

Пускатели электромагнитные рудничные ПРН 100А 1 С 31 У5 ТУ 3420-003-10222612-2013, пускатель в рудничном нормальном исполнении РН2, переменного напряжения 380В, с номинальным током продолжительного режима 100А, на салазках, с тепловым реле на 90А, для применения в условиях умеренного климата в помещениях с повышенной влажностью.
Изготавливаются следующие виды пускателей с различием по току теплового реле:
ПРН 100А 1 С 30 У5 - ток теплового реле 71А;
ПРН 100А 1 С 31 У5 - ток теплового реле 90А.
ОПИСАНИЕ
Изготавливаемый пускатель ПРН 100А заменяет классический применением и функционально, но производится из деталей ПРН 125Б, показавших своё качество и надёжность на протяжении более 10 лет.
Изделие производится на номинальный ток 100А в уменьшенном, но более крепком корпусе с уменьшением габаритов и веса. Толщина металла корпуса 1,2 мм, монтажной панели 2 мм.
Коммутирующим устройством является контактор КТ 7223У российского производства, рассчитанный на самые жёсткие условия эксплуатации специально для условий рудников и шахт. Он обладает не только повышенным запасом прочности к частоте коммутаций, он и способен разомкнуть цепь при очень высоких токах короткого замыкания сохранив свою работоспособность.
Вся силовая цепь изготавливается только из кабеля сечением жилы по ГОСТ, обжатым наконечником соответствующим ГОСТ. Используемая конструкция исключает любой неконтролируемый нагрев силовых проводников и ложное срабатывание теплового реле.
Управляющим блоком является блок управления БДУ, заменяющий более 20 деталей прежней конструкции. Он надёжен, не имеет ни одной претензии со стороны потребителей на протяжении 10 лет. Цепь управления собрана и работает на безопасном для прикосновения человеком напряжении 36В и 24В, защищена от короткого замыкания автоматическим выключателем.
Уровень изоляции изделия РН2, степень защиты IP54. Все элементы конструкции тщательно герметизированы и защищены от коррозии.
