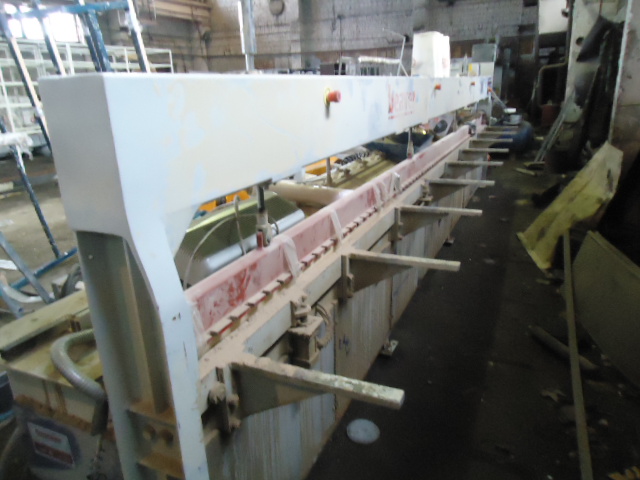

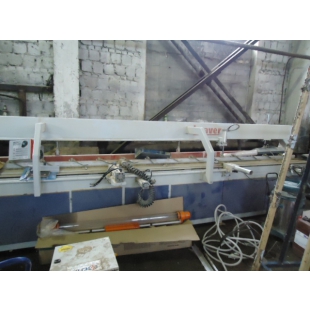

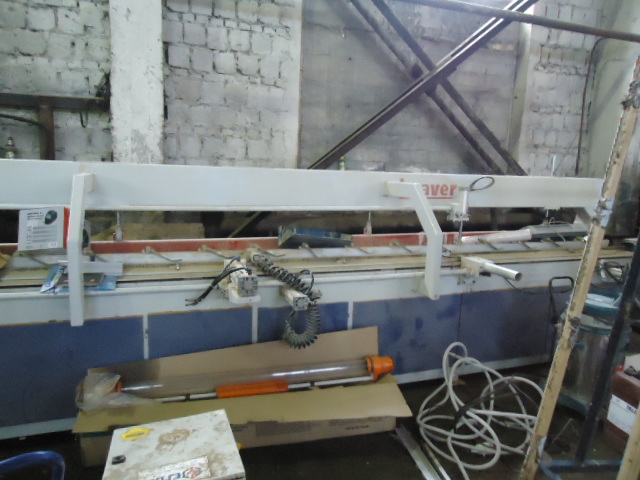

Назначение станка:
Предназначается для сращивания (продольного) на зубчато-клеевое соединение коротких древесных брусков с готовыми шипами, а также торцевания в размер заготовок в соответствии с ГОСТ 19414-90.
На прессе производятся такие автоматические операции, как:
1. Загрузка ламелей на 1-ой позиции магазина с наживлением;
2. Торцевание в размер плети;
3. Передача заготовки на 2-ю позицию опрессовки;
4. Прессовка плети для дальнейшего сращивания ее по длине;
5. Выгрузка готовых плетей из пресса.
2013 г.в. Отгрузка с г. Челябинск транспортными компаниями или самовывоз.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
заготовки, наибольшая, мм
Ширина прессуемой заготовки Длина прессуемой, мм:
наименьшая
наибольшая 6000
40
150
Толщина прессуемой заготовки, мм:
наименьшая
наибольшая
10
80
Усилие прессования, кг 6500
Диаметр торцовочной пилы, мм 350
Такт работы пресса, сек 20
Частота вращения привода конвейера, об/мин 680
Частота вращения привода подающего ролика, об/мин 1350
Частота вращения привода торцовочной пилы, об/мин 2840
Частота вращения привода гидростанции, об/мин 1500
Мощность электродвигателя привода конвейера, кВт 0,75
Мощность электродвигателя подающих роликов, кВт 0,2
Мощность электродвигателя торцовочной пилы, кВт 2,2
Мощность электродвигателя привода гидростанции, кВт 4
Общая установленная мощность, кВт 7,15
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,8 (8)
Рабочее давление в гидросистеме, МПа (кг/см2) 6 - 16 (60 – 160)
Габаритные размеры, мм:
длина
ширина
высота
7900
1100
1800
Масса, кг 2400
